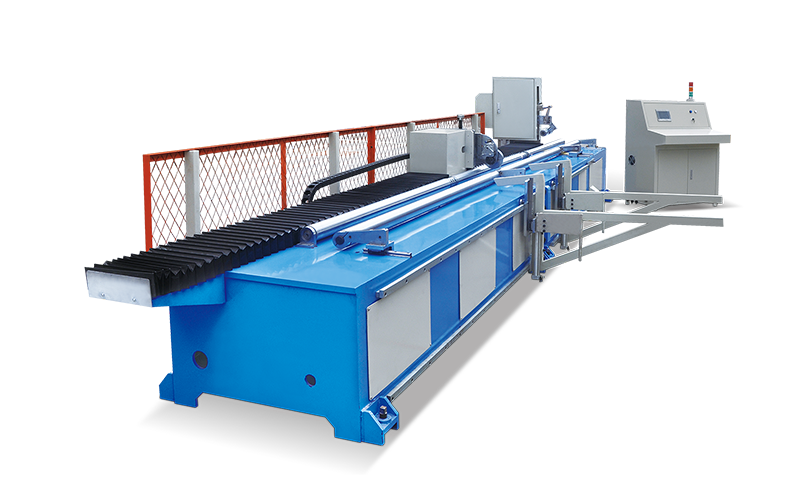

功能描述：
主要用于強度較高的紙管精切，
切割長度范圍大，最大長度有4500mm、7000mm、9500mm。
切割口徑大，最大口徑有75-305mm、200-800mm。
重量 3800KG (長度4500mm)
產品特點：
1、主軸采用變頻控制，具有加減速平穩和主軸定位停止功能。
2、中央控制部分采用高性能PLC（可編程控制器）控制。
3、操作面板采用彩色觸摸屏人機操作，直接在屏幕輸入切割長度及監視運行狀態。
4、切臺移動采用伺服系統定位，高精度滾珠絲桿傳動，切割分辨率可達0.01mm。
5、切刀采用高速鋸切，切口平整光滑，配自動吸塵清潔裝置。
6、采用無軸切割方式，大大節約了切軸的制作成本。
7、全自動進出管操作生產，故障自動診斷并預警。
主要技術參數：
技術參數 | |
| 切管長度 | 50-4500mm |
| 切管直徑 | 76-350mm |
| 切刀數量 | 1組 |
| 切臺移動速度 | 30米/分鐘 |
| 切割方式 | 鋸切 |
| 夾緊方式 | 自動卡盤 |
| 操作人數 | 1人 |
| 進刀方式 | 氣動 |
| 調速控制 | 變頻器 |
| 鋸切厚度 | 1mm-20mm |
| 輸入電源 | 380V三相四線 |
規格尺寸 | |
| 主機尺寸：長×寬×高 | 8200mm×1200mm×1880mm |
| 總質量 | 3800KG |
| 主機功率 | 1.5KW |
| 切刀轉速 | 2000-3000r/min |
| 切刀電機 | 3.0KW |
| 切臺移動功率 | 1.3KW伺服電機 |
控制系統 | |
| PLC控制器 | 臺灣臺達 |
| 人機界面 | 臺灣威倫6070I |
| 程序版本 | JS-A9 |
| 主軸變頻器 | 日本安川 1.5KW |
| 執行器件(接觸器等) | 中國正泰產品 |
| 信號元件(光電開關等） | 日本歐姆龍產品 |
| 氣動元件 | 臺灣亞德客產品 |
| 伺服電機 | 日本安川 |
| 移動絲桿 | 臺灣上銀 |
| 移動軌道 | 臺灣銀泰 |
| 切刀變頻器 | 日本安川5.5KW |
附送配件 | |
| 切割鋸片 | 1片 |
| 應用工具 | 1套 |
